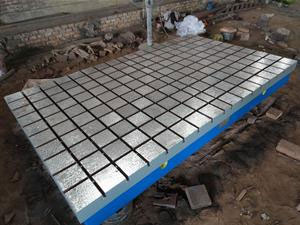

校管平臺
產品用途：校管平臺是精密測量校正用的基礎平面,和平尺、方箱、V型架（鐵）、彎板、直角尺、圓柱角尺等工具配合使用。
詳細參數
校管平臺是精密測量校正用的基礎平面,和平尺、方箱、V型架（鐵）、彎板、直角尺、圓柱角尺等工具配合使用。適用于各種機床機械產品的檢驗校正工作，用于檢查零件的尺寸精度或行為偏差，在機械制造中也是不可缺少的基準檢測校正工具。
校管平臺,校管平板的材質:為高強度鑄鐵HT150-300，工作面硬度為HB170-350。
校正平板應經過兩次人工實效(退火處理)或者自然時效2-3年,以減少鑄件的內應力，消除平板內部的部分白口組織，提高平臺工作表面的硬度和耐磨性。使得鑄鐵平臺，鑄鐵平板的精度穩定，耐磨性能好。
| 規格 ( mm ) | 精度等級 ( μm ) | |||
| 0 | 1 | 2 | 3 | |
| 100 × 100 | 4 | 8 | 16 | |
| 200 × 100 | 5 | 10 | 20 | |
| 200 × 200 | 5 | 10 | 20 | |
| 300 × 200 | 6 | 12 | 24 | |
| 300 × 300 | 6 | 12 | 24 | |
| 400 × 300 | 6 | 12 | 24 | |
| 400 × 400 | 6 | 12 | 24 | |
| 500 × 400 | 6 | 12 | 24 | |
| 600 × 400 | 7 | 14 | 28 | |
| 600 × 500 | 7 | 14 | 28 | |
| 800 × 400 | 8 | 16 | 32 | 80 |
| 800 × 600 | 8 | 16 | 32 | 80 |
| 900 × 600 | 8 | 16 | 32 | 80 |
| 1000 × 750 | 18 | 36 | 90 | |
| 1000 × 1000 | 20 | 39 | 96 | |
| 1200 × 1000 | 20 | 39 | 96 | |
| 1500 × 1000 | 24 | 48 | 120 | |
| 2000 × 1000 | 26 | 52 | 129 | |
| 2000 × 1500 | 56 | 140 | ||
| 2000 × 2000 | 60 | 152 | 230 | |
| 3000 × 1000 | 168 | 248 | ||
| 3000 × 1500 | 174 | 254 | ||
| 3000 × 2000 | 184 | 275 | ||
| 4000 × 2000 | 219 | 310 | ||
| 4000 × 3000 | 240 | 360 | ||
| 6000 × 3000 | 308 | 460 | ||
